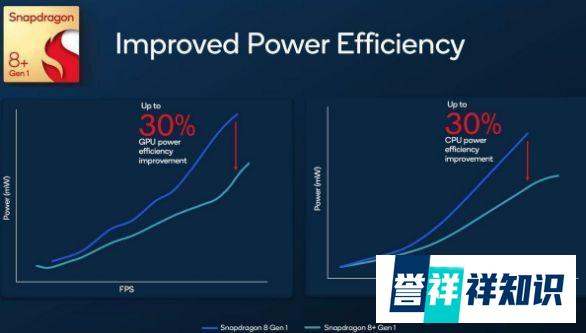

高通驍龍8+ Gen1旗艦SoC通過采用臺積電4nm工藝，相比前代（三星4nm工藝）實現了高達30%的能效提升。這一改進主要源于制造工藝的優化，同時結合了芯片架構的調整與超頻設計，具體分析如下：
一、能效提升的核心原因：臺積電4nm工藝工藝優化降低功耗：驍龍8+ Gen1從三星4nm切換至臺積電4nm工藝，后者在晶體管密度、漏電控制等方面表現更優，直接降低了芯片的整體功耗。

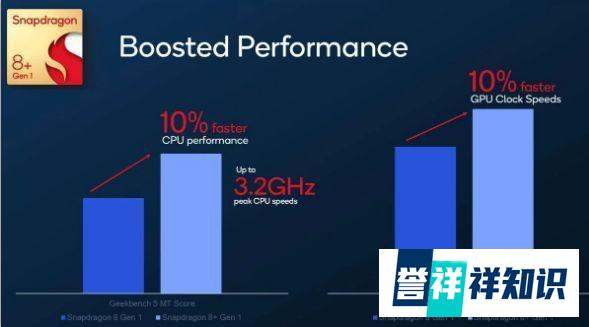

Cortex-X2超大核：從3.00GHz超頻至3.20GHz，CPU性能提升10%。
GPU超頻：游戲場景下GPU性能提升10%，進一步優化圖形渲染效率。

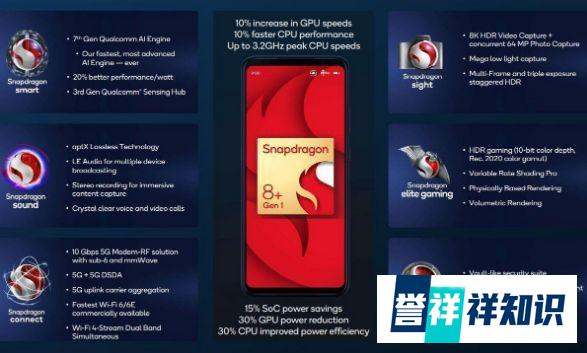

支持16GB LPDDR5 RAM（3200MHz）和UFS 3.1存儲，優化數據讀寫效率，間接降低功耗。
顯示與連接技術：顯示驅動支持144Hz QHD+或60Hz 4K分辨率，通過動態刷新率調節減少屏幕能耗。
集成Snapdragon X65 5G調制解調器（峰值10Gbps）和FastConnect 6900 Wi-Fi 6E，提升網絡連接效率，降低通信模塊功耗。
影像系統優化：三重18位Spectra ISP支持200MP傳感器和8K 30fps視頻錄制，通過硬件級圖像處理（如多幀降噪、HDR）減少軟件渲染負擔，降低整體功耗。
驍龍8+ Gen1的能效提升是工藝優化、架構調整與超頻設計共同作用的結果。臺積電4nm工藝的引入是關鍵，結合高通對核心頻率的精準調控和外圍技術的協同優化，最終實現了30%的能效躍升。這一改進不僅提升了用戶體驗，也為智能手機廠商在散熱設計和電池容量配置上提供了更大靈活性。
