C線的AD線型比率需設置為大于1的值（如2或3）才能顯示虛線，具體取決于軟件對線型比例的默認定義。建議在屬性中調整AD線型比例至2左右觀察效果。
-
-

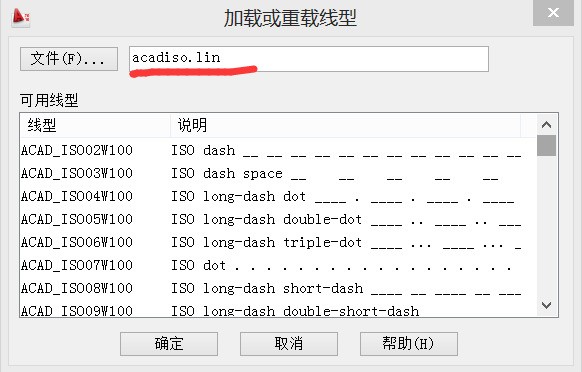

點擊你對話框中的加載按距降仍養十外向月限鈕，會看到你要加載的線性。當你的cad新建模板是acadiso的時候，就會默認加載acadiso的線性，注意按鈕“文件”位置后的“acadiso.lin"的名稱

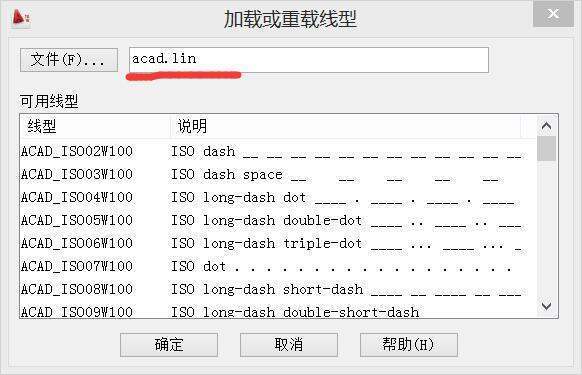

當你新建支單模板是acad的時候，即英制模板，就會默認加載acad的線性，注意按鈕“文件”后的“acad.lin”的名稱

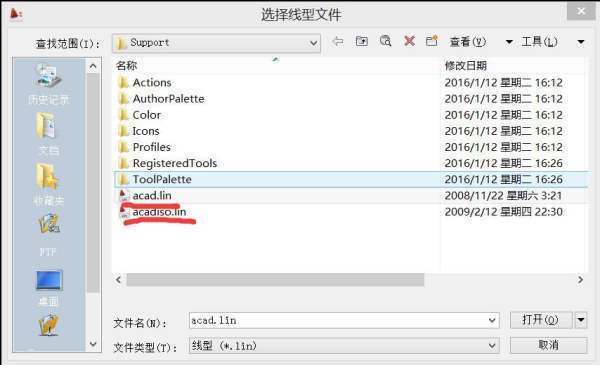

當你遇到你所描述的情況的時候，很有可能的情況是你這兩個文件出事的模板一個是英制模板，一個是公制模板，在加載虛線線型的時候，英制模板加載的是英制線型，而公制模板加載的是公制線型，單純的修改文件中的線型比例（lts）和圖形單位（units）都是無法使得兩個加載了“不同制式”線型文件的cad文件顯示同一種虛線效果的。因此解決的辦法無非就是重新加載線型，或者修改線例擊效策化指兩強型比例，在英制單位中1000的轉換到公制單位中可能約為40。當然在兩個文件中來回修改lts不是一個很好的做法。所以我的建議就是重新加載虛線圖層的虛線線型以評氧別山節。點擊文件按鈕，在彈出的窗口中可以宣單羅考木女干標看到有acad.lin和acadiso.lin兩個線型文件，保證兩個cad中加載的是同一種單位的lin文件（要么都是acad下的虛線，要么都是acadiso下的虛線），那么文件中虛線的顯示就應該會統一。
描述的有些繞，自己試一試應該就能知道了，我也是自己試出來的。
-
這個跟圖面的大小有關系咯線型比例要根據實際情況靈活調整的。調整到合適自己的需要就好。
-
方法
1.首先，確認畫虛線的線型沒有選擇錯誤，有個很簡單的方法，滾動鼠標滾輪，放大圖像，看是否是因為圖像過小的基兒嚴繼是華原因，如果無論怎么放大始終都是實線，那就是選錯線型了，如果是虛線，就是虛線比例問題了。

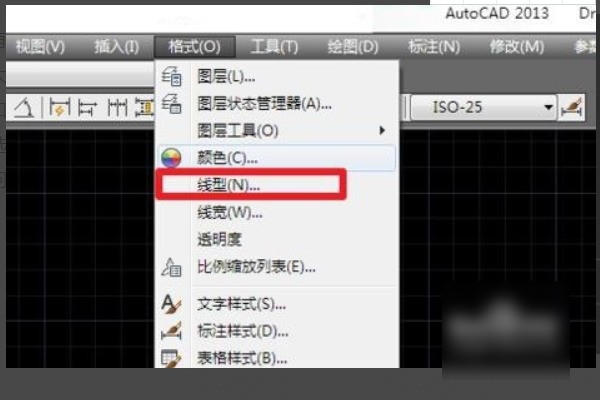

2.選擇【格式】-【線型】。

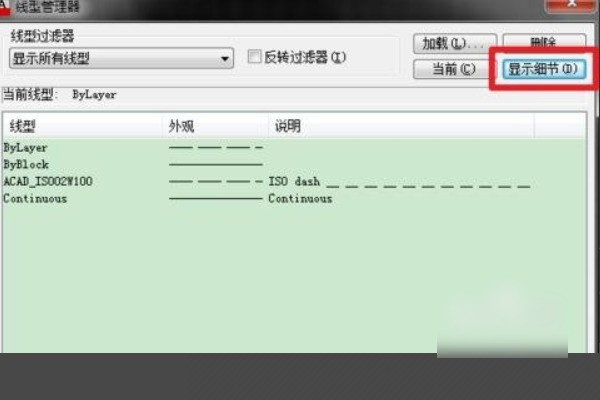

3.試鐘踐答量合影打開【線型管理器】窗口，點擊右側的【顯示細節】。

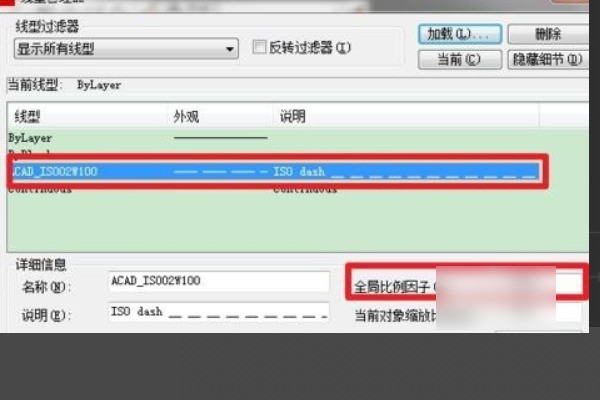

4.選擇虛線，然后修改【全局比例因子】，數值越大，虛線的間距也會越大。

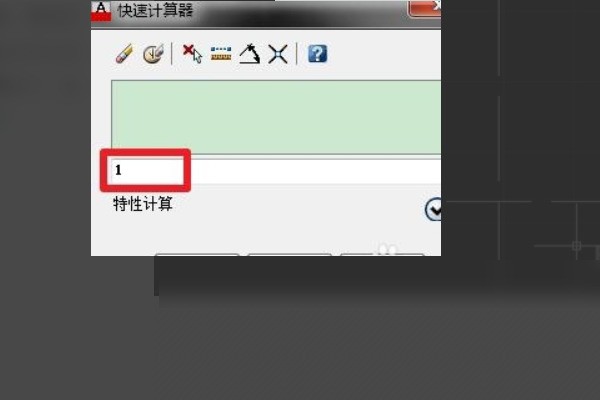

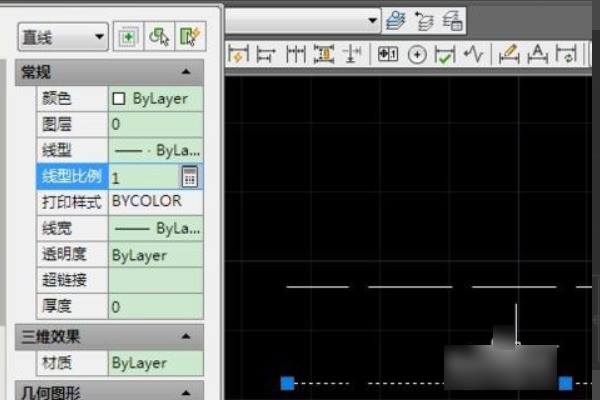

5.如果只想修改某些虛線的比例，可以選中那條虛線，按快捷鍵【ctrl+1】打開屬性窗口，可以看到【線型比例】。
6.修改【線型比例】同樣可以達到加大虛線間距的效果。

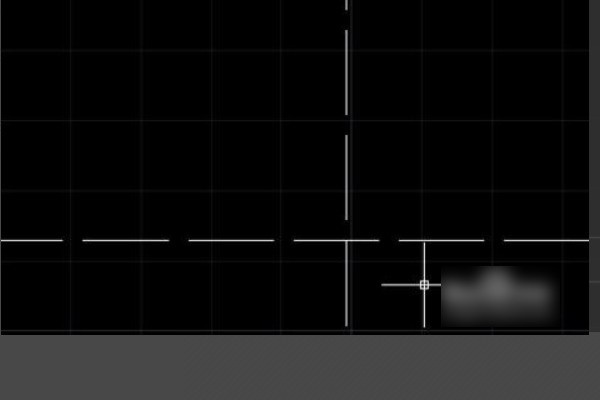

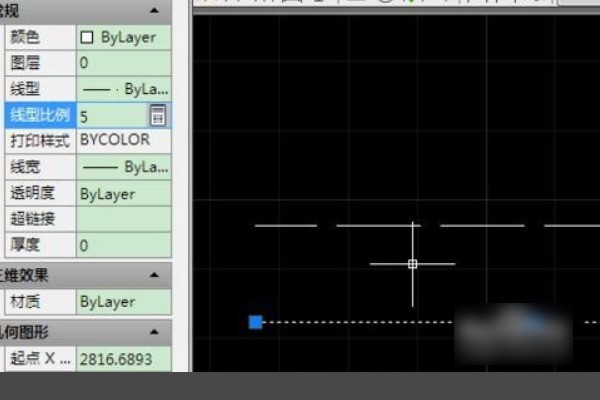

7.修改后的效果。
-

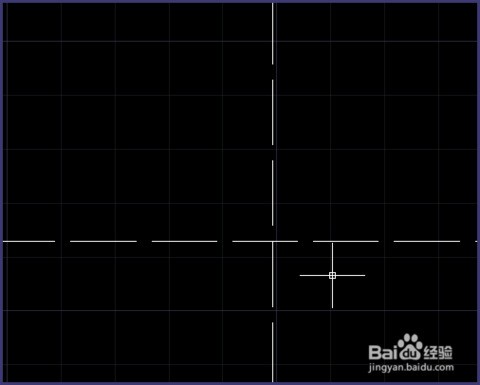

1、首先需要確認畫虛線的線型沒有選擇錯誤。滾動鼠標滾輪，放大圖像，是實線，那就是選錯線型了，如果是虛線，就是比例問題了。

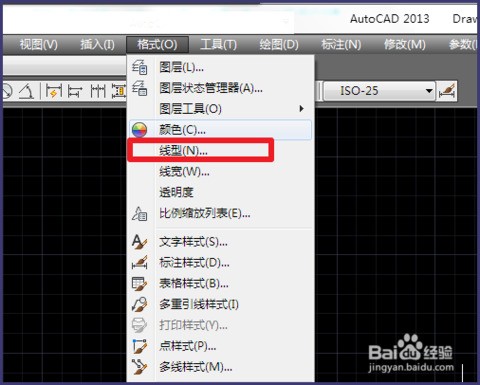

2、接著在CAD主界面選擇“格式”下拉菜單欄中的“線形”。
3、然后彈出線型管理器對話框，選擇“顯示細節”。

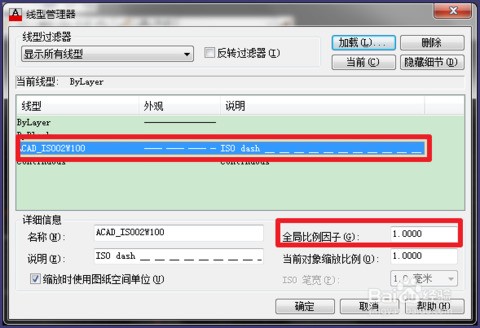

4、緊接著點擊虛線，修改“全局比例因子”，數值越大，其虛線的間距也會越大。

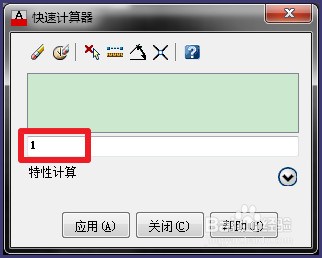

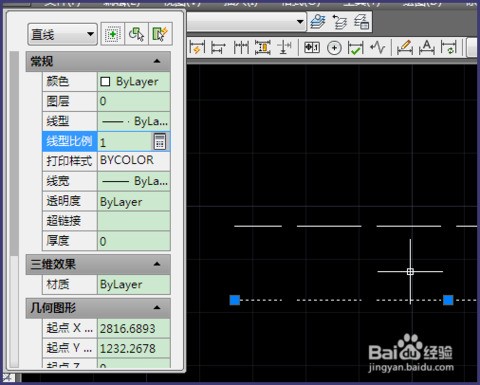

5、也可以選中那條虛線，在鍵盤上按下快捷鍵ctrl+1，打開屬性窗口，可以看到線形比例。
6、修改“線型比例”同樣可以達到加大虛線間距的效果。

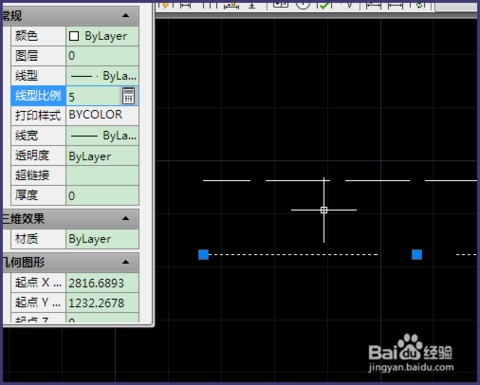

7、最后，修改便完成了。
