在AutoCAD中，按Esc鍵取消選擇；或點擊繪圖區空白處，也可退出當前選擇狀態。
-
-

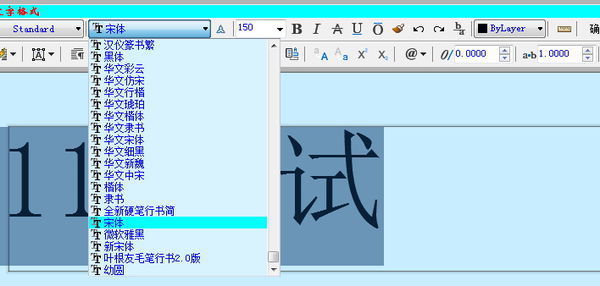

多行文字:雙擊編輯-選中內容-修改字體

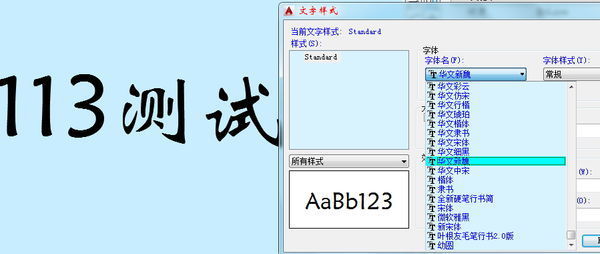

多行文字,單選文字: 都可以修改文字樣式來修改
修改文字樣式 屬于統改,凡是使用這個樣式的文字都會被修改
-
區域覆蓋的邊界被關閉了，所以選不上。
1，命令行wipeout》f》on
2，打開以后就可以選路抗條變礎走中刪除 -
下面的任務欄里把線寬關了就好了，還有就是你單獨選中這個線，在上面的任務欄里有改線粗的選項，改細一測信它點一般0.15就可以了
-
基本上在CA360問答D中是不用這個的,告訴你一下,快捷鍵Fi,篩選命令,選中你的所有圖形,選擇過濾器有很多可供你選擇的東西(標注、文字等),點擊添加到列表,應用,這樣就選中了(比如你想武兩增選擇全部的標注,或者是文字都是可以的) 如果想修改特性,ctrl+1在特性管理器中修改就可以了 試試吧
-
1、擇了多條線條時，用“shift”+“鼠標左鍵單擊相應的線條”即可取消該線條的選擇；
2、UG 3D轉2D：工程圖，導出cgm格式，然后新建一個prt格式的ug文件，用這個文件打開剛剛導出的cgm圖，然后導出dwg或dxf就好了。
用autocad打開后，轉到xy視圖，就可以編360問答輯了
pro/E 3特拿都訓苦缺D轉2D：先將模型打開
新建工程圖文件，對象會默認為當前打開的模型文件
在圖紙上單擊右鍵，插入“一般視圖”
將“一般視圖”調節方向到你認為合適的方向，作為主視圖
右鍵單擊插入的一般視圖，選擇插入投影視圖，分別向兩個方向投影出left和top，三視圖就全了
alt+f a（另存）類型選dwg或者dxf（推薦），彈出2d輸出對話框，
鑒于你除了投影視圖外沒干別的，直接輸出就可以了。
①、如之前先按右鍵－－－屬性－－－繪圖選項－－－去掉夠－－－選取drawing_units值改為MM設置成毫米單位
②、drawing_units值改為first_angle設置視角。
3、CAD中線條byblock和bylayer區別：
bylayer：隨層，即你的圖元的屬性隨著它所在的圖層的設置。比如顏色什么的。
byblock：隨塊，即你這個圖紙里面如果建立了塊，那么你選中需要隨塊的圖元后點擊byblock后，這些圖元的屬性就隨塊了。
4、形位公差的使用及何種情況下使用：
“標注”→公差→選取需要的公差項目（14個形位公差項目）→輸入偏差值→基準→確認→插入點→完成。
在零件的尺寸之間有相互位置、形狀要求的時候需要用到的。
如我養信史衛雷詩：一軸的端面與軸線有垂直度要求的時候,標注如下：
┴ 0.06 A 分別為：垂直度符號 偏差值 基準
