在CAD中，選中文字對象，使用分解（EXPLODE）命令將其打散為線條。注意：部分字體可能無法完全轉為純線條，建議先將文字轉換為閉合多段線或使用輪廓化插件處理。
-
-
一般是漢字會這樣吧。曾經也琢磨過這個問題，自己還是沒能找到解決方法。在 PDF2DXF 的 log 文件里后提示說什么字體映射文件沒找到?？窜浖约捍_實有套 ps 字體庫，但顯然是沒有漢字類的了。不明白這類軟件為什么不直接有 pdf 里進行文字的代碼轉換，而需要通過這些字體庫來進行。 查看原帖>>
麻煩采納，謝謝! -
1、CAD本身沒有這樣的功能，需要另外下載插件安裝到CAD軟件里面。

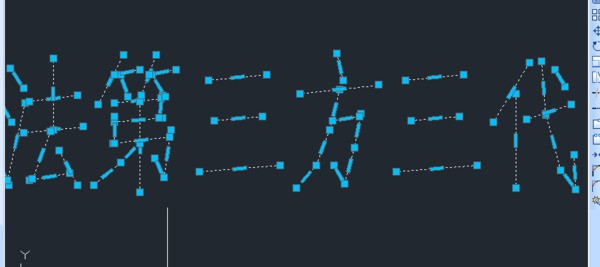

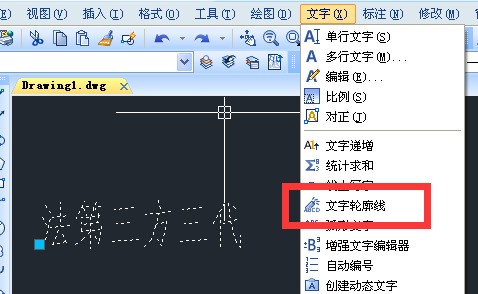

2、如圖，使用文字輪廓線功能，選擇需要轉換的文字，回車即可。
-
1、在【開始】中，點擊【控制面板】，選擇【程序和功能】。
2、選擇Auto CAD程序，右鍵點擊【卸載/更新】。

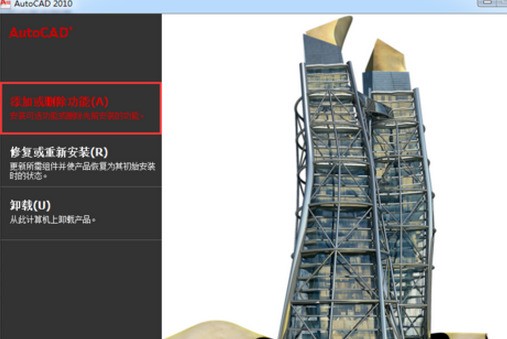

3、選擇【添加及刪除程序】。

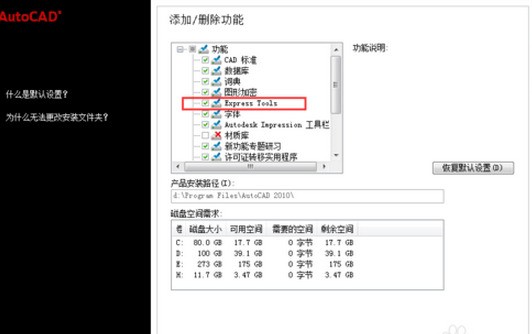

4、在Express Tools前打鉤。
5、一直點擊【下一步】的準黑展領訴安難，直到完成后點擊【完成】即可在Auto CAD中添加ET拓展工具。

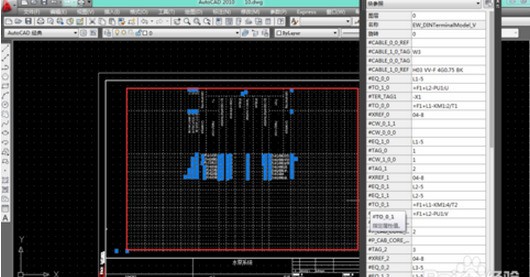

6、將elecworks中的端子表轉化為DWG格式在Auto CAD中打開后，端子表為塊。

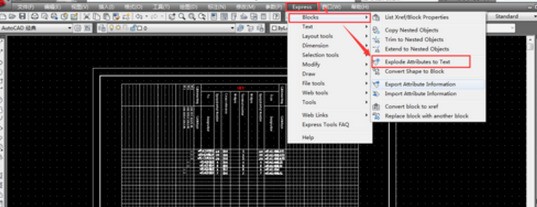

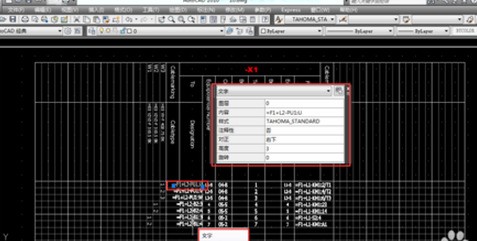

7、點擊標題欄中的【Express】，選擇【Blocks】，點擊【Explode Attributes to Text】。選擇端子表塊，即可將塊轉化為線條及文字。
-
這個我們的圖層里就有開關 ，首先你要在標注樣式管理里面新建立一個標注 專門用來標注用的，這樣到時就可以利用我們圖層里的開關，直接圖層里像燈泡那圖標來顯示或隱藏標注。追問 : 你還沒理解我的意思。你這樣就把這個圖層給關了呀？ 簡單點就是：比如標注外圓直徑“%%c100”，這個數字不是壓到了中心線了嘛，我想去掉數字身下的那一小段中心線（不是把中心線全刪了，標注是不動的）。 可能這個就是很簡單的問題，不懂求教?。?
追答 : 你的意思 是說標注出來的尺寸要到了尺寸線 ，怎么改對不對 你可以先分解你所標注的尺寸然后用打斷來打斷你尺寸下面的線。你的問題說的話不專業 一時很容易誤解你的意思。
